Hallo zusammen
Ich hab mir für meine 22ger einen Pinnenpilot von
Raymarine besorgt .
Hat jemand von euch einen Pinnenpilot an der 22ger
angebaut.
Mich würde interesieren wo ihr ihn befestigt habt.
Am Deckel vom Sitz oder an der lehne.
Gruß Jürgen .
Pinnenpilot
-
Detlev
- Beiträge: 1720
- Registriert: Dienstag 12. August 2008, 21:58
- Wohnort: Lehnin (Land Brandenburg)
- Kontaktdaten:
Re: Pinnenpilot
Hallo Jürgen,
ich habe einen Raymarine ST1000 an der 25er. Somit bestehen zur 22er sicher Unterschiede. Einige Sachen sind jedoch allgemein gültig.
Der Einbauort bzw. die Möglichkeiten dafür sind abhängig vom Typ und stehen in den den Enbauempfehlungen. Der Pinnenpilot muß so eingebaut werden, daß die Pinne bei zu 50% ausgefahrener Schubstange mittig steht. Damit ist gewährleistet, daß das Ruder bzw. die Pinne nach beiden Seiten den gleichen Weg zur Verfügung hat. Es gibt auch Maße für den Abstand vom Drehpunkt des Ruders.
Wenn der Platz auf den Sitzflächen dafür ausreicht, dann ist die Befestigung des Lagers (Pinnenpilot) auf der Sitzfläche OK. Wenn dieser Abstand nicht ausreicht, dann mußt Du einen anderen Ort wählen.
Du findest eigentlich alles erforderliche in der Bedienungsanleitung. Dort ist der Einbau mit verschiedenen Varianten ausführlich beschrieben. Es gibt auch Adapter, mit denen Anpassungen erfolgen können.
Schau mal auf die Seite von Raymarine. Hier kannst Du bei Bedarf auch Bedienungsanleitungen herunterladen.
http://www.raymarine.de/view/?id=346
Du erhälst dort auch telefonisch kompetente Auskunft.
Raymarine Deutschland GmbH, Borsteler Chaussee 53, 22453 Hamburg
T: (+49) (0)40 237808-0 E: info.de@raymarine.com
Viel Erfolg!
Detlev
ich habe einen Raymarine ST1000 an der 25er. Somit bestehen zur 22er sicher Unterschiede. Einige Sachen sind jedoch allgemein gültig.
Der Einbauort bzw. die Möglichkeiten dafür sind abhängig vom Typ und stehen in den den Enbauempfehlungen. Der Pinnenpilot muß so eingebaut werden, daß die Pinne bei zu 50% ausgefahrener Schubstange mittig steht. Damit ist gewährleistet, daß das Ruder bzw. die Pinne nach beiden Seiten den gleichen Weg zur Verfügung hat. Es gibt auch Maße für den Abstand vom Drehpunkt des Ruders.
Wenn der Platz auf den Sitzflächen dafür ausreicht, dann ist die Befestigung des Lagers (Pinnenpilot) auf der Sitzfläche OK. Wenn dieser Abstand nicht ausreicht, dann mußt Du einen anderen Ort wählen.
Du findest eigentlich alles erforderliche in der Bedienungsanleitung. Dort ist der Einbau mit verschiedenen Varianten ausführlich beschrieben. Es gibt auch Adapter, mit denen Anpassungen erfolgen können.
Schau mal auf die Seite von Raymarine. Hier kannst Du bei Bedarf auch Bedienungsanleitungen herunterladen.
http://www.raymarine.de/view/?id=346
Du erhälst dort auch telefonisch kompetente Auskunft.
Raymarine Deutschland GmbH, Borsteler Chaussee 53, 22453 Hamburg
T: (+49) (0)40 237808-0 E: info.de@raymarine.com
Viel Erfolg!
Detlev
... der Weg ist das Ziel!
Re: Pinnenpilot
Hallo Detlev
die Einbauanleitung habe ich gelesen , die Einbauanleitung ist mir auch verständlich .
Mir geht's darum, weil die Buchse bei mir genau dort eingesetzt werden muß , wo der klappdeckel ist.
Mein bedenken ist , ob die Schaniere den Druck und Zug
Kräften gewachsen sind.
Gruß Jürgen
die Einbauanleitung habe ich gelesen , die Einbauanleitung ist mir auch verständlich .
Mir geht's darum, weil die Buchse bei mir genau dort eingesetzt werden muß , wo der klappdeckel ist.
Mein bedenken ist , ob die Schaniere den Druck und Zug
Kräften gewachsen sind.
Gruß Jürgen
-
Detlev
- Beiträge: 1720
- Registriert: Dienstag 12. August 2008, 21:58
- Wohnort: Lehnin (Land Brandenburg)
- Kontaktdaten:
Re: Pinnenpilot
Halo Jürgen,
unter diesem Gesichtspunkt würde ich den Deckel nicht nutzen. Die Kräfte sind mitunter doch etwas größer und "steter Tropfen höhlt den Stein". Bei mir ist das Lager in der festen Sitzfläche eingelassen. Fotos davon findest Du in meiner Bildergalerie.
Ich denke aber, daß es bei unseren 22ern konkrete Erfahrungen gibt und sich bald jemand bei Dir melden wird.
Infos zum Thema auch hier:
http://www.dehlya.de/rokbridge/index.ph ... pic#p10675
Goodewind Ahoi!
Detlev
unter diesem Gesichtspunkt würde ich den Deckel nicht nutzen. Die Kräfte sind mitunter doch etwas größer und "steter Tropfen höhlt den Stein". Bei mir ist das Lager in der festen Sitzfläche eingelassen. Fotos davon findest Du in meiner Bildergalerie.
Ich denke aber, daß es bei unseren 22ern konkrete Erfahrungen gibt und sich bald jemand bei Dir melden wird.
Infos zum Thema auch hier:
http://www.dehlya.de/rokbridge/index.ph ... pic#p10675
Goodewind Ahoi!
Detlev
... der Weg ist das Ziel!
Re: Pinnenpilot
Hallo,
das ist kein Problem. Du kannst Dich sogar bei Lage auf die Kante des Deckels stellen.
Dagegen ist der Rumpf einer DY in der Festigkeit schon bedeutend kritischer (Ballasttank "atmet"),
das weiß jeder, der schon mal damit gesegelt ist.
Und dichte den Deckel mit Tesa P-Profil zur Backskiste hin ab.
Unter der Bildergalerie findest Du kleine Anhaltspunkte, wie es praktisch geht incl. Funkfernsteuerung und GPS-NMEA.
"Elektroanalage" http://www.dehlya.de/index.php?option=c ... &Itemid=29
Und noch etwas.
Um die Montagemaße auf die DY zu übertragen investiere in eine Schablone aus zwei t-förmig zusammengeleimten Leisten (meine hatten 5 x 50 mm oder so).
Eine Leiste geht quer von einer Sitzfläche zur anderen. Diese Querleiste bekommt dann rechtwinklig eine Abstands-Leiste bis zur Ruderwelle geleimt.
Zufälligerweise sind die Leistenlängen dann so gewählt, daß die Montagemaße auf der Schablonenkante anliegen.
Damit wird es dann leichter die Maße auf die DY zu übertragen, geht die Maßnahme doch über mehrere Ecken und Schrägungen.
Peter
das ist kein Problem. Du kannst Dich sogar bei Lage auf die Kante des Deckels stellen.
Dagegen ist der Rumpf einer DY in der Festigkeit schon bedeutend kritischer (Ballasttank "atmet"),
das weiß jeder, der schon mal damit gesegelt ist.
Und dichte den Deckel mit Tesa P-Profil zur Backskiste hin ab.
Unter der Bildergalerie findest Du kleine Anhaltspunkte, wie es praktisch geht incl. Funkfernsteuerung und GPS-NMEA.
"Elektroanalage" http://www.dehlya.de/index.php?option=c ... &Itemid=29
Und noch etwas.
Um die Montagemaße auf die DY zu übertragen investiere in eine Schablone aus zwei t-förmig zusammengeleimten Leisten (meine hatten 5 x 50 mm oder so).
Eine Leiste geht quer von einer Sitzfläche zur anderen. Diese Querleiste bekommt dann rechtwinklig eine Abstands-Leiste bis zur Ruderwelle geleimt.
Zufälligerweise sind die Leistenlängen dann so gewählt, daß die Montagemaße auf der Schablonenkante anliegen.
Damit wird es dann leichter die Maße auf die DY zu übertragen, geht die Maßnahme doch über mehrere Ecken und Schrägungen.
Peter
Re: Pinnenpilot
Ok. So werd ich's dann machen.
Danke .
Gruß Jürgen
Danke .
Gruß Jürgen
Re: Pinnenpilot
Hallo Jürgen,

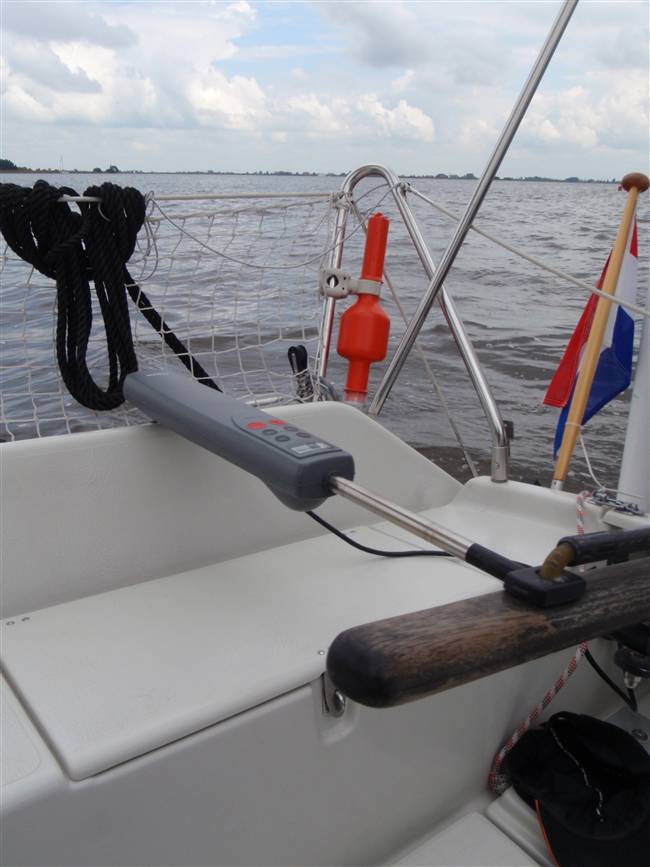

auf meiner Dehler 22 wurde der Pinnenpilot vom Vorbesitzer auf dem Sülbord montiert.
Viele Grüße
Bo
auf meiner Dehler 22 wurde der Pinnenpilot vom Vorbesitzer auf dem Sülbord montiert.
Viele Grüße
Bo
- Dateianhänge
-
- 444611.jpg (54.85 KiB) 7713 mal betrachtet
Re: Pinnenpilot
Hallo Bo
sieht auch nicht schlecht aus.
Ist bei dieser Bauweise eine zusäzliche Schubstangenverlängerung
montiert , oder reicht die Schubstange vom Pinnenpiloten aus.
Gruß Jürgen
sieht auch nicht schlecht aus.
Ist bei dieser Bauweise eine zusäzliche Schubstangenverlängerung
montiert , oder reicht die Schubstange vom Pinnenpiloten aus.
Gruß Jürgen
Re: Pinnenpilot
Habe ich bei mir ähnlich montiert wie bei Bo und bewährt sich bestens! Schubstangenverlängerung war notwendig. Die hat mir ein guter Freund gefertigt.
Gruß
Ludger
Gruß
Ludger
-
Detlev
- Beiträge: 1720
- Registriert: Dienstag 12. August 2008, 21:58
- Wohnort: Lehnin (Land Brandenburg)
- Kontaktdaten:
Re: Pinnenpilot
Ich glaube, bei SVB ist das verfügbare Zubehör recht gut dargestellt.
http://www.svb.de/index.php?sid=47d2e4b ... &anid=1598
Goodewind Ahoi!
Detlev
http://www.svb.de/index.php?sid=47d2e4b ... &anid=1598
Goodewind Ahoi!
Detlev
... der Weg ist das Ziel!
